キャラクタ・ユーザー・インターフェースから
Ｗｅｂインターフェース切り替えのご提案
1.ＣＵＩ（キャラクタ・ユーザー・インタフェース）形式
- 端末エミュレータ（例えばPCOMM）を用いてＣＵＩ表示
- 移行前の画面定義体ソースをＩＢＭｉ用画面定義（ＤＤＳ）ソースに変換
- ＣＯＢＯＬソースの移行前オンライン・システム固有の命令をＩＢＭｉに対応できるよう変換

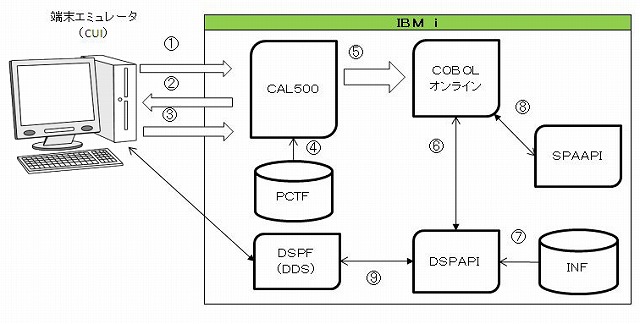

処理イメージ
- メニュープログラム等からＣＡＬ５００を呼び出し、表示したい画面を指定
- 初期画面を表示する
- 画面入力
- ＣＡＬ５００は読み込んだ画面に対応するＣＯＢＯＬプログラム名をＰＣＴＦから得る
- ＣＡＬ５００はＣＯＢＯＬプログラムを呼び出す
- ＣＯＢＯＬプログラムは，ＤＳＰＡＰＩを通じて画面の入出力を行う。
- ＤＳＰＡＰＩは画面入出力の実行、および、画面項目情報（ＩＮＦ）を基に画面入出力域とユーザー入出力域間のデータ移動、編集を行う
- ＣＯＢＯＬプログラムは、ＳＰＡＡＰＩを通じてＳＰＡを取得／退避する
- ＤＳＰＡＰＩが、実際の画面入出力処理を行う
用語
- ＣＡＬ５００（オンライン・コントローラ）
- トランザクション管理、初期画面表示、ログイン時のメニュー画面表示等を行う
- ＰＣＴＦ（トランザクション定義ファイル）
- トランザクションコード、画面ＩＤ、プログラムＩＤ等を対応させるための定義ファイル
- ＤＳＰＡＰＩ（画面入出力・画面項目編集処理）
- 画面編集や移行前の画面項目属性をＩＢＭ ｉの項目属性へ変換
- ＳＰＡＡＰＩ（スクラッチ・パッド・エリア・コントローラ）
- ＳＰＡを退避／取得
- ＩＮＦ（画面項目情報ファイル）
- 画面項目のタイプ（漢字、英数字、数値）、長さ、初期値、編集方法等を定義
- 定義内容はＤＤＳ（ＤＳＰＦ）ソースから提供ツールを使って生成
- ＤＳＰＦ（画面装置ファイル）
- 移行前の画面定義(例えばBMS,MFD,XMAP等)を変換しＩＢＭｉ用のＤＤＳ(画面定義)ソースを生成
キャラクター・ユーザー・インターフェースからＷｅｂインターフェース切り替え
（初めて移行されるお客様の場合は直接Ｗｅｂ対応で移行する事も可能です）
2.Web対応
- ブラウザにＷｅｂページを表示
- ＣＵＩ用画面定義体ソースをＪＳＰソースに変換
- ＣＯＢＯＬプログラム，ＩＮＦ（画面項目情報）等はＣＵＩ版と同じ資源を使用可能
- ＣＡＬ６００、ＤＳＰＡＰＩ は Ｗｅｂ対応版を使用

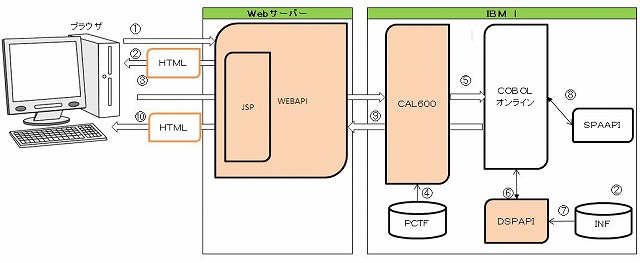

処理イメージ
- ブラウザでＷｅｂページを表示
- アドレス指定例： http://ＩＰ：ポート番号／ルート／ＷＥＢＡＰＩ？ＭＡＰＮＡＭＥ＝ｘｘｘ をアイコン等にセットしておく
- ＷＥＢＡＰＩを経由してＩＢＭｉ側のオンラインコントローラ（ＣＡＬ６００）を起動
- 初期画面表示。
- ブラウザからリクエストを受け取ったＷＥＢAPIが画面項目情報ファイル（ＩＮＦ）をＩＢＭｉから取得し、ＪＳＰが初期画面の表示
- 画面入力
- ＣＡＬ６００は受取った画面に対応するＣＯＢＯＬプログラムをトランザクション定義ファイル(ＰＣＴＦ)から取得
- ＣＡＬ６００はＣＯＢＯＬプログラムを呼び出す
- ＣＯＢＯＬプログラムは，ＤＳＰＡＰＩを通じて入出力域編集を要求する
- ＤＳＰＡＰＩは画面項目情報（ＩＮＦ）を基に画面入出力域とユーザー入出力域間のデータ移動、編集を行う
- ＣＯＢＯＬプログラムは、ＳＰＡＡＰＩを通じてＳＰＡを取得／退避する
- ＣＡＬ６００は、ＤＳＰＡＰＩが出力した画面データをＷＥＢＡＰＩに渡す
- ＪＳＰは、ＷＥＢＡＰＩから画面出力データを受け取り、画面表示をする
用語
- ＷＥＢＡＰＩ（Ｗｅｂ版オンライン・コントローラ）
- ＪＳＰを通じて画面の入出力を行う。
- ＩＢＭｉに接続し、ＣＡＬ６００を経由してＣＯＢＯＬプログラムを起動
- CAL600（ＩＢＭｉ版オンライン・コントローラ）
- CAL500 のＷｅｂ対応版。Ｗｅｂ版ＷＥＢＡＰＩと連動
- ＤＳＰＡＰＩ（画面項目編集処理）
- ＣＡＬ６００を経由してＷＥＢＡＰＩと画面入出力データを受渡しする
- ＪＳＰ(Java Server Pages)
- 動的にＷｅｂページを生成しクライアントに送信するためにＨＴＭＬに機能タグを追加したもの。
- 市販のHTMLエディタ で画面のデザインが可能
- ＩＮＦ（画面項目情報ファイル）
- 定義内容はＣＵＩ版と同じ。
- 定義内容はＪＳＰソースから提供ツールを使って生成
